水利设施三维模型制作

      海南省作为沿海防洪防风防旱重点省份，对于防汛防灾信息管理技术，直接关系到海南省防汛抗旱的工作水平。
    为了满足各级政府对防洪抗旱和水资源管理利用要求，实现“三防”调度指挥决策的准确、及时、科学；为了让各级领导清楚了解各类型水利设施模型的结构、地理位置以及建设情况，特别是在指挥中根据各类水利设施的承载程度对人员转移发挥重要决策作用。3D建模以一种创新的方式体现，整合数据，结合外业调查，以仿真效果实现各类水利设施三维显示。
   本项目以Sketchup为主要建模软件制作水利设施模型，以中地数码Mapgis K9软件实现模型入库。
   一、堤防模型特点分析：
  （1）跨度较长。
  （2）剖面可分为梯形、矩形；其中河堤、江堤剖面多为梯形，海堤为矩形。
  （3）迎水面材质一般为水泥混凝土或用石头堆砌而成，背水面一般为草地材质。

                                                                           图1：堤防模型
     二、水库堤坝模型特点分析：
  （1）不同等级的水库堤坝长度及宽度不同，一般按等级大小排列；
  （2）根据水库堤坝的与地形的关系可分为嵌入型和长条型。
       嵌入型：水库坝身嵌入山体之间，坝身较短；
       长条型：水库坝身沿道路而建，从影像上看为长条状，坝身较长。
  （3）剖面一般为梯形，迎水面材质为水泥混凝土材质，背水面为草地材质，坝顶最高处背水面
       与地面相切之处有梯形状的反滤体；堤坝两端高度与地面水平。
  （4）水库堤坝上附有溢洪道、交通桥、以及机房等附属设施。

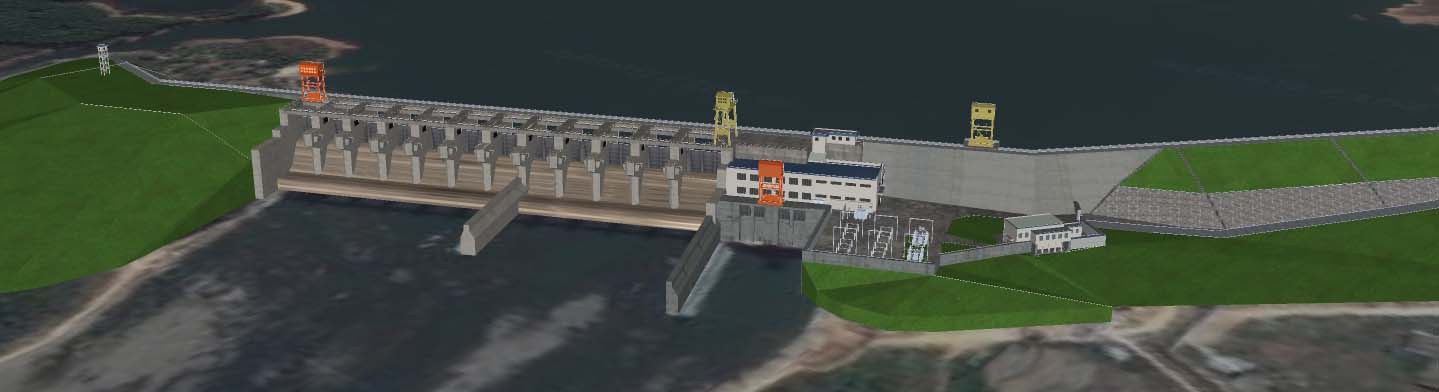

                                                                          图2：水库堤坝模型
    三、水电站模型特点分析：
   （1）水电站模型一般由各类厂房模型组合而成。
   （2）坝后水电站一般与其所属水库模型背水面相连接

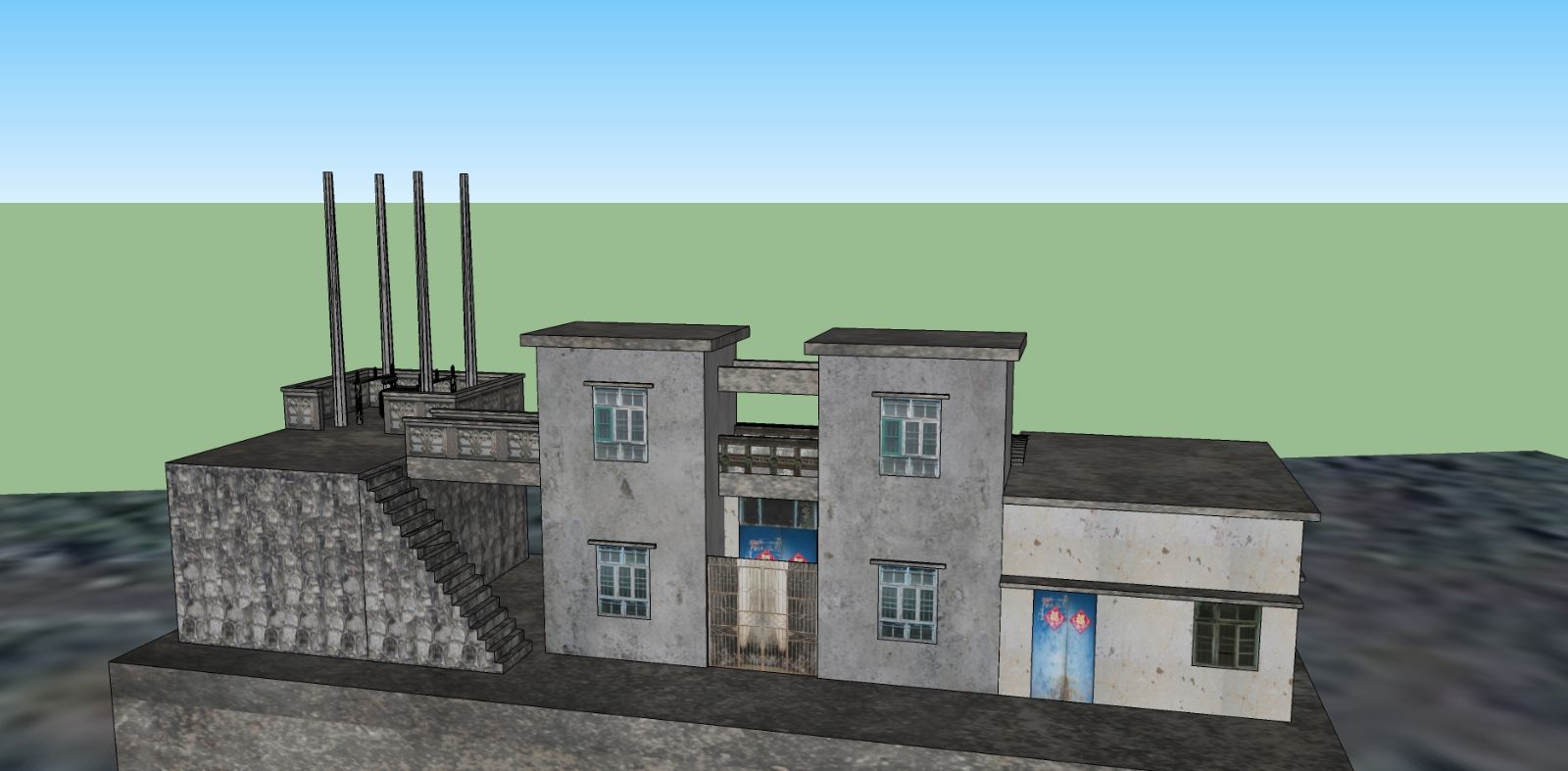

                                                                            图3：水电站模型

        四、防洪楼模型特点分析：
        防洪楼一般由村小学或村委会办公楼充当，或当地政府投资建设的专用防洪楼。前者构造简易；后者构造复杂。

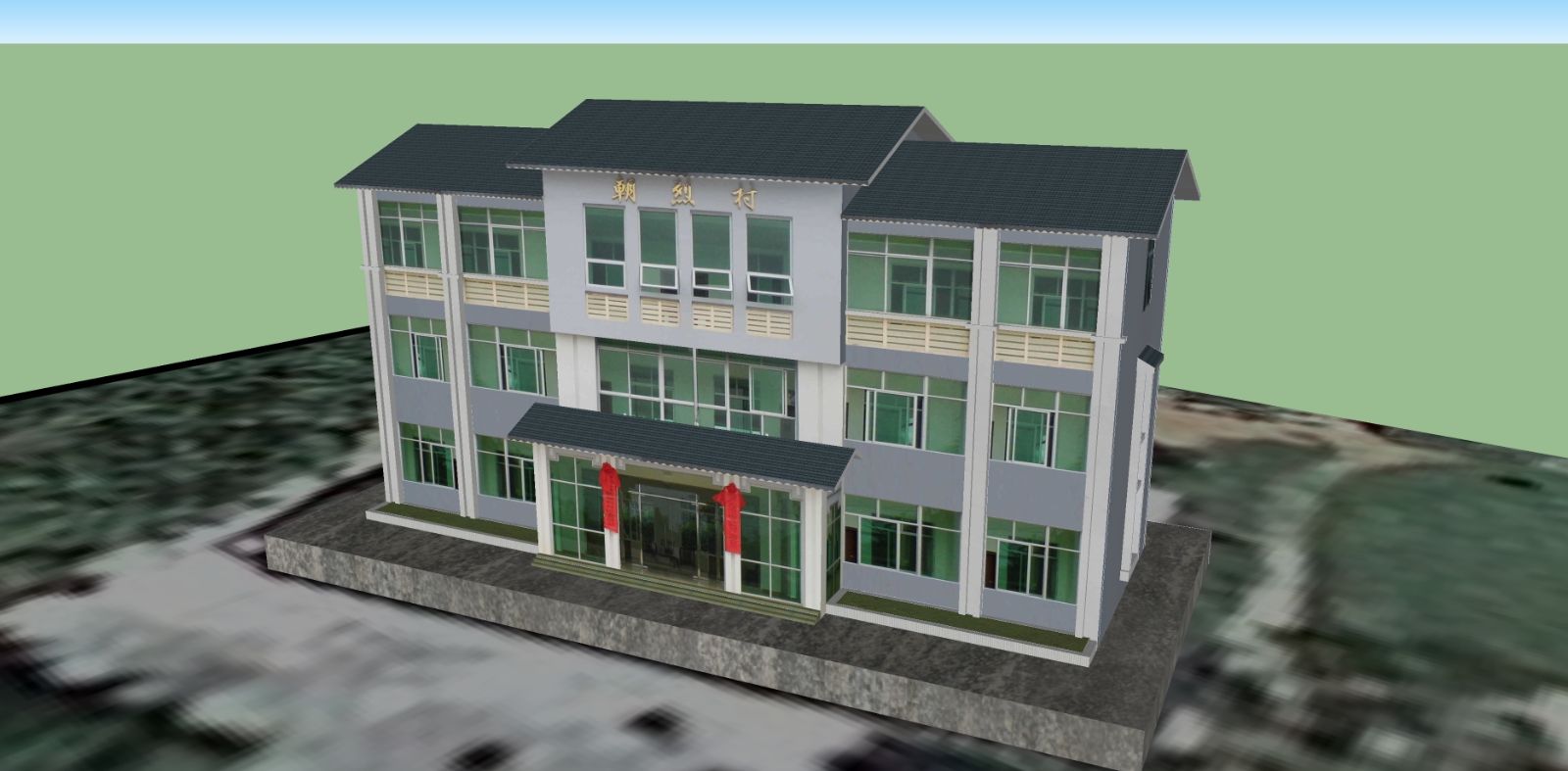

                                                                               图4：防洪楼模型
        五、水闸模型特点分析：
      （1）位置一般处于河口处，下方为多个放水口组成。
      （2）上方结构与水库类似，由各种附属设施组成。

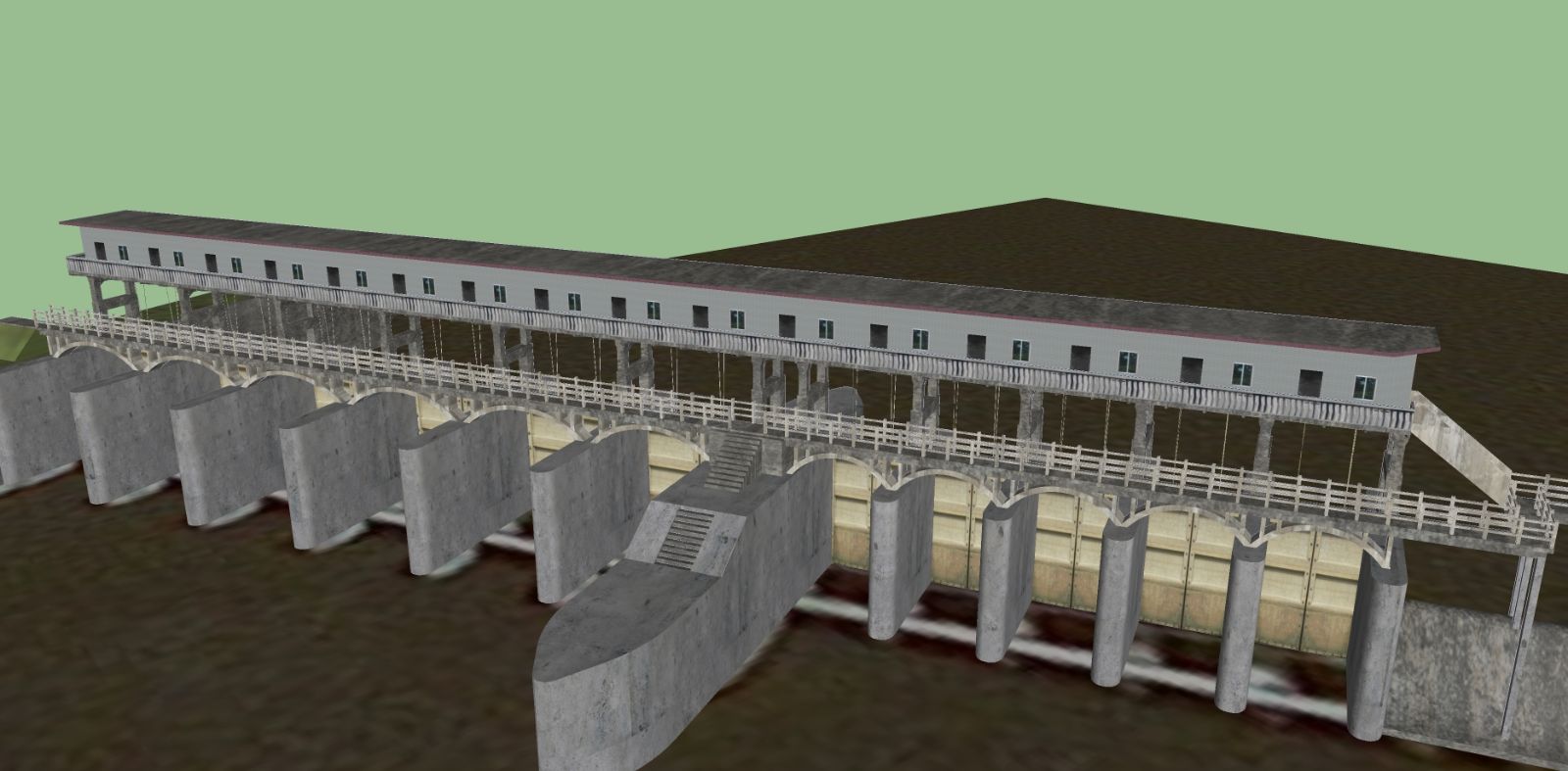

                                                                                                        图5：水闸模型
